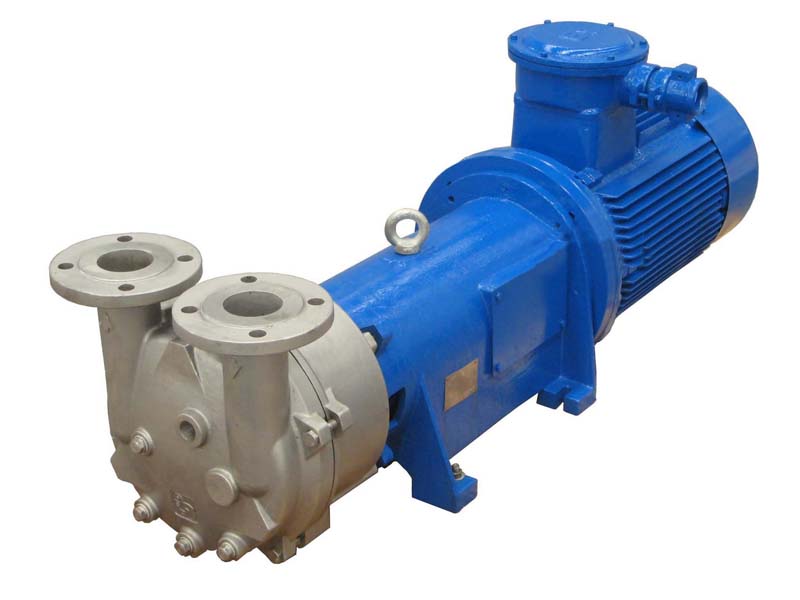

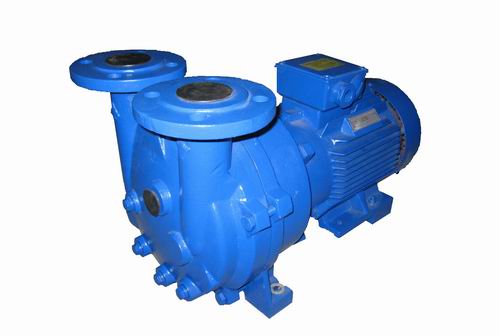

產物稱號：2BV型水環式真空泵

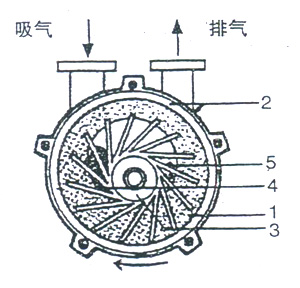

1、水環。2、泵蓋。3、葉輪。4、吸氣口。5、排氣口

圖1 水環真空泵及緊縮機任務道理圖

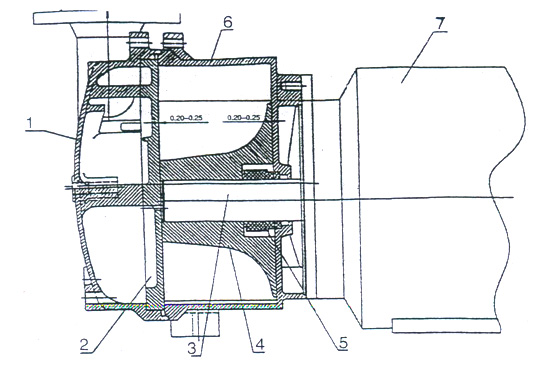

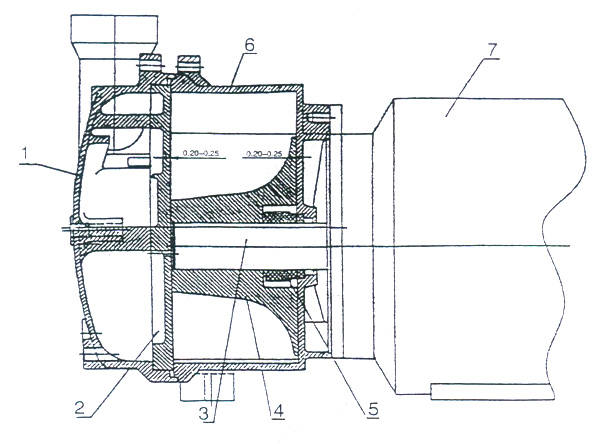

圖2 2BV-2060/2061/2070/2071水環泵布局圖	圖3 2BV-5110/5111/5121/5131/5161水環泵布局圖
1.泵蓋 2.園盤 3.平鍵 4.葉輪 5.機器密封 6.泵體 7.電念頭	1.泵蓋 2.園盤 3.平鍵 4.葉輪 5.機器密封 6.泵體 7.電念頭

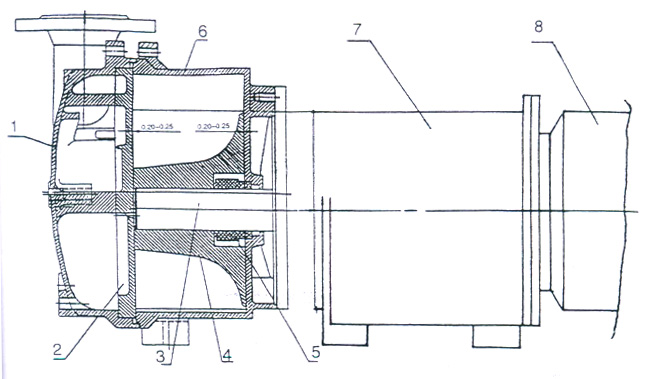

圖4 2BV-6110/6111/6121/6131/6161水環泵布局圖

1.泵蓋 2.園盤 3.平鍵 4.葉輪 5.機器密封 6.泵體 7.電念頭

圖5 2BV 水環泵體系表示圖

1. 2BV 真空泵 2. 供水管 3. 逆止閥 4. 吸氣管 5. 氣水分手器 6. 排氣管 7. 溢水管

　　注：1、表中所列數據在以下手藝前提下測出：
　　　　 ① 大氣壓力101325Pa（1013mbar）
　　　　 ② 進水溫度15℃
　　　　 ③ 吸入氛圍溫度20℃
　　　　 ④ 氛圍絕對濕度70%
　　　　 2、 機能許可誤差±10%


六、欧美午夜色视频在线播放,91久久精品无码一区二区三区,chinesebdsm虐在线,一级特黄色电影免费观看视频,蝌蚪久久,性爱毛片大全AAA:2BV水環式真空泵的裝置尺寸：

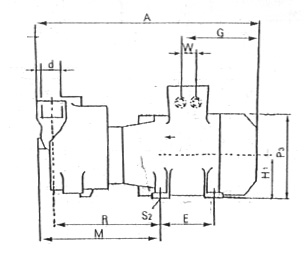

2BV-2060/2061/2070/2071水環真空泵形狀尺寸

	A	B	B1	H1	H2	H3	H4	H6	E	P2	P3	R	M	S2	W1	W2	W3	d	N3.0	N4.2	N8.7
2060	455	186	140	90	118	126	195	37.5	100	250	180	217	244	Φ10	110	26	21	G1″	G3/8″	G1/4″	G3/8″
2061	476	186	140	90	118	195	195	37.5	100	250	180	236	263	Φ10	110	26	21	G1″	G3/8″	G1/4″	G3/8″
2070	545	223	160	222	100	128	222	33	140	270	203	252	280	Φ12	110	33	27	G1″	G3/8″	G1/4″	G3/8″
2071	566	223	234	140	112	140	234	45	190	300	225	278	309	Φ12	110	33	37	G1″	G3/8″	G1/4″	G3/8″

N1.0 吸氣口。N2.0 排氣口。N3.0 任務液接口。N4.2 排水口。N8.7 氣蝕掩護（內置）
2BV-5110/5111/5121/5131/5161水環真空泵形狀尺寸

	A	B	B1	B2	C1	C2	H1	H2	H3	H4	H5	H6	H7	F	K	L	N	T	S1	S2	d1	d2	d3	d4	d5	W1
5110	637	325	255	190	41	26	140	156	202	361	328	38	57	464	320	130	92	340	Φ12	Φ12	19	160	123	97	52	180
5111	672	325	265	290	38	26	150	166	212	371	363	48	68	500	325	130	92	340	Φ12	Φ12	19	160	123	97	52	180
5121	771	347	265	290	36	26	150	167	217	385	363	39	60	584	410	147	97	382	Φ12	Φ12	19	182	142	113	67	200
5131	840	377	300	335	35	30	175	194	249	427	435	53	76	659	440	147	103	382	Φ12	Φ12	19	182	142	113	67	200
5161	1044	479	370	389	52	30	210	225	303	521	485	51	80	808	570	201	138	450	Φ15	Φ15	22	200	156	130	80	250

	W2	W3	d（N1.0，N2.0）	N3.0	N4.2	N8.7
5110	52	27	DN50/2″	G3/4″（絲長24）	G3/8″（絲長25）	G3/8″（絲長11）
5111	52	27	DN50/2″	G3/4″（絲長24）	G3/8″（絲長25）	G3/8″（絲長11）
5121	57	29	DN65/2″	G3/4″（絲長24）	G3/8″（絲長25）	G3/8″（絲長11）
5131	63	32	DN65/2″	G3/4″（絲長24）	G3/8″（絲長25）	G3/8″（絲長11）
5161	81	41	DN80/3″	G3/4″（絲長24）	G3/8″（絲長25）	G3/8″（絲長11）

N1.0 吸氣口、N2.0 排氣口、N3.0 任務液接口、N4.2 排水口、N8.7 氣蝕掩護（內置）

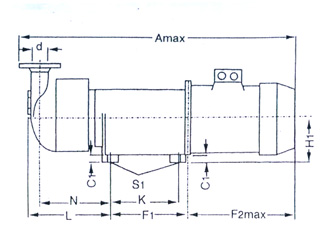

2BV-6110/6111/6121/6161/水環真空泵形狀尺寸

	Amax	B	B1	C1	F1	F2max	H1	H2	H3	H4	H6	H7	K	L	N
6110-H..0	1097	330	255	26	291	446	160	173	223	381	58	77	319	319	281
6110-K..0	1190	330	255	26	291	540	160	173	223	381	58	77	319	319	281
6111-K..0	1291	330	279	26	360	500	180	196	242	401	78	97	349	349	311
6121-K..0	1332	351	279	26	361	540	180	197	247	415	69	90	384	384	340
6131-K..0	1525	382	320	26	461	615	215	234	287	467	93	116	405	405	353
6161-K..0	1680	484	320	26	461	705	230	230	310	526	56	85	477	477	413

	W1	W2	W3	S1	T	d1	d2	d3	d4	d5	d（N1.0, N2.0）	N3.0	N4.2	N8.7
6110-0.....	180	52	27	Φ13×23	340	19	160	123	97	52	DN50/2″	″DN15+G3/4″（絲長24）	G3/8″（絲長25）	G3/8″（絲長11）
6110-0.....	80	52	27	Φ13×23	340	19	160	123	97	52	DN50/2″	″DN15+G3/4″（絲長24）	G3/8″（絲長25）	G3/8″（絲長11）
6121-0.....	200	57	29	Φ13×23	382	19	182	142	113	67	DN60/21/2″	″DN15+G3/4″（絲長24）	G3/8″（絲長25）	G3/8″（絲長11）
6131-0.....	200	63	29	Φ13×27	382	19	182	142	113	67	DN60/21/2″	″DN15+G3/4″（絲長24）	G3/8″（絲長25）	G3/8″（絲長11）
6161-0.....	250	81	41	Φ13×27	450	22	200	156	130	80	DN80/3″	″DN15+G3/4″（絲長24）	G3/8″（絲長25）	G3/8″（絲長11）

七、欧美午夜色视频在线播放,91久久精品无码一区二区三区,chinesebdsm虐在线,一级特黄色电影免费观看视频,蝌蚪久久,性爱毛片大全AAA:2BV水環式真空泵的裝備裝置

　　 1、水環真空泵的裝置：
　　 水環真空泵和緊縮機在裝置時，裝置面必須程度，并經由進程底角的孔用螺栓裝置安穩。為防止在裝置時焊渣進入真空泵，在裝置時，應在吸氣管上裝置上過濾網。
　　 2、水環真空泵氣水分手器的裝置
　　 水環真空泵氣水分手器可間接裝置在水環真空泵的排氣口上，并用螺栓安穩安穩。氣水分手器有一管路與泵相連，由此供應水環真空泵任務需水量，其他任務水由供水管供應，供水量巨細由管路上的閥門調理。
　　 水環真空泵或緊縮機的進氣管上應裝有逆止閥，以便在泊車時，防止真空泵或緊縮機內的水在排氣管方面的壓力感化下前往體系。

八、欧美午夜色视频在线播放,91久久精品无码一区二区三区,chinesebdsm虐在线,一级特黄色电影免费观看视频,蝌蚪久久,性爱毛片大全AAA:2BV水環式真空泵的啟動及泊車

　　 1、水環真空泵啟動
　　 水環真空泵持久泊車的泵在開動之前，必須用手動彈數圈，以證明水環真空泵內不卡住或別的破壞景象。
　　 水環真空泵啟動按以下挨次停止（參見圖5）
　　 （1）翻開排氣管閥門。
　　 （2）啟動電念頭（應注重機電的正反轉）
　　 （3）敏捷翻開圖5供水管2。逐步增添供水量，至供水量合適劃定請求為止，（應注重不要干運轉真空泵）。
　　 2、水環真空泵泊車
　　 水環真空泵泊車按以下挨次：
　　 （1）（如進氣管有閥門）封閉進氣管上的閥門。
　　 （2）封閉供水管2，并敏捷關停真空泵。
　　 （3）泊車后應將泵腔內的水放掉，以防止再次啟動時，會形成葉片與泵軸斷裂。

九、欧美午夜色视频在线播放,91久久精品无码一区二区三区,chinesebdsm虐在线,一级特黄色电影免费观看视频,蝌蚪久久,性爱毛片大全AAA:2BV水環式真空泵的掩護

　　 1、2BV型水環式真空泵為防止磨損葉輪、泵體或卡住葉輪，隨氣體和任務液進入泵腔的塵埃顆粒，可經由進程欧美午夜色视频在线播放,91久久精品无码一区二区三区,chinesebdsm虐在线,一级特黄色电影免费观看视频,蝌蚪久久,性爱毛片大全AAA:2BV型水環式真空泵泵底部的沖刷口沖刷掉。
　　 2、若是用硬水作任務液，須經硬化，或在必然周期內用溶液洗濯泵。
　　 3、欧美午夜色视频在线播放,91久久精品无码一区二区三区,chinesebdsm虐在线,一级特黄色电影免费观看视频,蝌蚪久久,性爱毛片大全AAA:2BV型水環式真空泵電念頭常任務的軸承比四周溫度高15℃～20℃，最高不許可跨越55℃～60℃，一般任務的軸承每一年應裝油1-2次，每一年最少洗濯軸承一次，并將光滑油全數改換。
　　 4、2BV型水環式真空泵接納(na)的機(ji)器密封，呈現泄(xie)露景象，應查抄機(ji)器密封的?動(dong)、靜環是不是已破(po)壞，或是密封圈已老化(hua)，如呈現上述(shu)情況(ku??ang)，均需改換新整機(ji)。

十、欧美午夜色视频在线播放,91久久精品无码一区二区三区,chinesebdsm虐在线,一级特黄色电影免费观看视频,蝌蚪久久,性爱毛片大全AAA:2BV水環式真空泵的毛病和消弭方式
